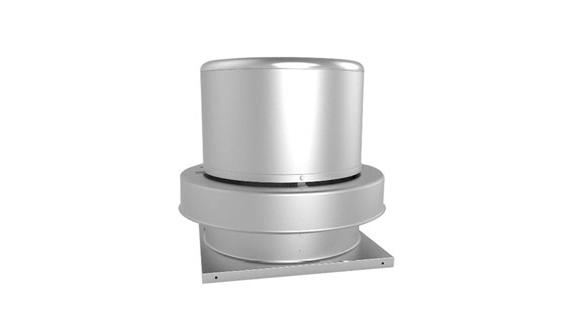

产品型号：RTC

叶轮直径：250-1000mm

风量范围：1000-50000m³/h

压力范围：80pa

工作温度：280℃,30min

驱动形式：直联/皮带驱动

用途：消防排烟/厂房通排风

产品介绍

本系列风机机号按叶轮直径分有300、425、 500、 575、 675、 750、 900、1000, 共8种规格,风量由1275m3 /h至55215m3 /h,最高静压达650Pa。风机由叶轮、电机、机壳、风帽、集流器、固定支架等部件组成，选配:防火阀、止回阀等。材质:特殊铝合金。

一、产品特色

1、风机叶轮:引进先进技术经过优化设计的高、低铝合金叶轮，该叶轮的前盘、后盘，叶片经冲压下料，模压成型等多道工序加工，结构紧凑且具有风量大、噪声低、高效率等特点。

2、风机配套电机:用防护等级IP54、绝缘等级F级电机，如配绝缘等级H级，产品可在300°/45min高温环境下连续支行;另也可配防爆电机、双速电机和变频电机。

3、机壳:本风机整体结构强度按50m/s极端室外风速的条件进行设计，风机采用铝合金材质，经拉伸、卷边等加工，在保障风机足够强度的前提下，提高了风机外形的美观，减轻了风机的自重，降低了对屋顶基础的强度要求，且抗风能力较好。

4、风帽;采用优质铝合金制造，整体拉伸成型，并经卷边处理，重量轻，强度高，风阻小。

5、集流器:采用优质合理的设计，一次成型工艺，使叶轮导流口与进风口充分吻合，有效控制气流组织，符合流体力学的双曲线型进风口，大大降低入口噪声，提高风机效率。

6、固定支架:数控下料、成型，多工位数控冲床加工固定孔，安装方便。7、传动装置:本系列风机采用皮带传动、直联两种形式。

8、风阀:采用重力自动关闭式或电动驱动启闭式。重力自动关闭式风阀框架材质为热镀锌板，百叶材质为铝合金;电动驱动启闭式风阀叶片采用铝合金保温型百叶制作，防结露，防气流倒灌，尤其适合北严寒地区使用，排烟、通风二用，可选配排烟防火阀，风机、排烟防火阀均已通过国家消防产品型试验。

9、安装维护:电机防护罩采用扣襟固定结构，操作方便，省时省力。

10、运转平稳:本风机的转动惯量小，平衡品质优，平衡品质达到IS01940标准的G 2.5平衡品质等级水平。整机经过机械运转试验、振动试验和气动性试验，以保证达到运行平衡，可靠的要求，有效延长风机的使用寿命，降低噪音，减小振动。

注:性能参数表中关于风机的转速为: 460r/min、 560r/min、 960r/min、 1450r/min传动方式可以采用电机直联。

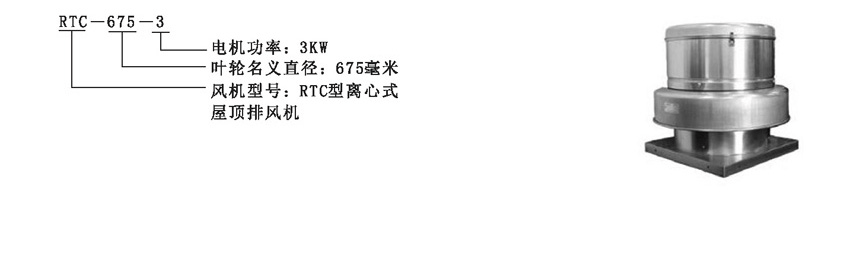

二、命名规范

为了能够清楚完整地描述风机的主要信息，下面对风机命名方法做详细解释:

三、风机选型

1、本系列风机只限于输送不含固体颗粒(不大于150m/m3 )的气体

2、风机声压级测试:风机入口1.5m处测量。

3、同机号风机，在满足风量、风压条件下，也可制作成轴流式屋顶风机。
